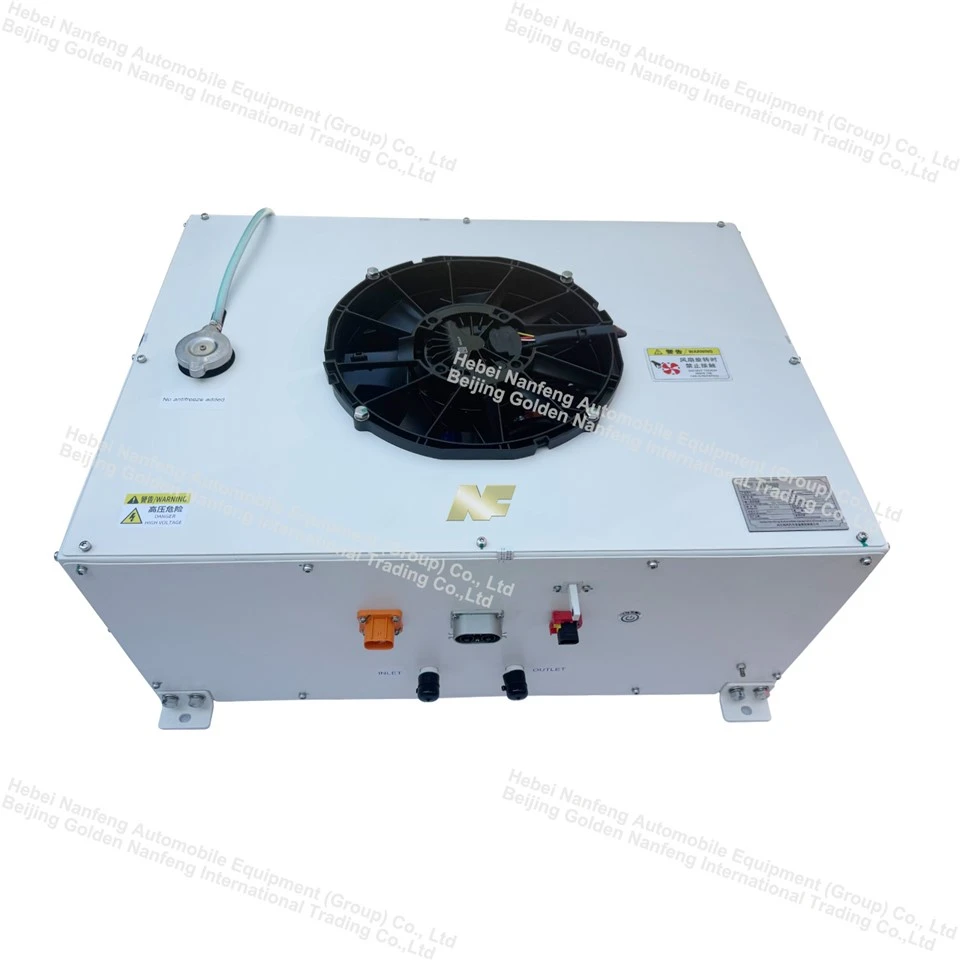

Hitastjórnunareining fyrir EV



Hitastjórnunareining fyrir EV





NFEHP röðvarmastjórnunardeilder kerfi sem notað er til að kæla/hita upp rafhlöðupakka nýrra orkutækja.



Við akstur eða hleðslu ökutækisins hækkar hitastig rafhlöðunnar vegna ytra umhverfishita eða hleðslu- og afhleðslueiginleika rafhlöðupakkans sjálfs, sem leiðir til taps á besta vinnuumhverfi rafhlöðunnar. Þjónustuhlutur þessarar vöru er vatns-kældi rafhlöðupakkinn, með því að stjórna hitastigi vatnsins, virkar rafhlöðupakkinn í rafhlöðupakkanum innan ákveðins hitastigssviðs, til að tryggja gæði rafhlöðunnar, lengja endingartíma hennar og tryggja siglingasvið ökutækisins.



Í samanburði við hefðbundna hitaleiðniaðferð hefur þessi vara einkenni hraðrar hitaleiðni, mikillar skilvirkni, stöðugrar hitastýringar, sem getur verulega bætt afköst rafhlöðunnar og lengt endingartíma.





Rauða línan á myndinni táknar kælihringrásina og strika bláa línan táknar hringrás kælivökva. Þessi eining hefur þrjár stillingar, þar á meðal kælistillingu, upphitunarstillingu og sjálf-hringrásarstillingu. Einingin skiptir á milli þessara þriggja stillinga byggt á endurgjöf breytu frá rafhlöðupakka BMS.





Kælistilling:



Kveikt er á viftunni og þjöppunni og háan-hitastig og háþrýstingskælimiðillinn er losaður úr þjöppunni og fer inn í eimsvalann til að losa um hita og kæla. Síðan er það þröngvað og þrýstingslaust í gegnum varmaþensluventil til kælingar. Lág-þrýstingur og lág-kælimiðillinn fer inn í rafhlöðukælirinn og skiptir hita við háan-kælivökva sem streymir út úr rafhlöðupakkanum. Kælimiðillinn gleypir hita og fer inn í sogport þjöppunnar og lýkur kælihring. Á sama tíma fer háhitakælivökvinn sem streymir út úr úttak rafhlöðupakkans í gegnum vatnsdæluna og rennur í gegnum kælivélina til að ná kælingu, myndar lághita-kælivökva sem fer inn í rafhlöðupakkainntakið til að kæla rafhlöðuna og ljúka hringrás vatns.



Kælistillingin er hentugur fyrir vinnuaðstæður með mikið hitaálag á rafhlöðupakkann.



Upphitunarstilling:



Slökkt er á viftunni og þjöppunni, kveikt er á vatnsdælunni og rafmagnshitaranum og lághita-kælivökvinn er hituð af rafmagnshitaranum áður en hann rennur í gegnum kælivélina og fer í rafhlöðupakkann til að hita rafhlöðuna.



Sjálf-Hringrásarstilling:



Slökkt er á þjöppu og rafmagnshita, semvatnsdælakveikt er á og viftu og kælivökvinn streymir á milli hitastjórnunareiningarinnar og rafhlöðupakkans til að fjarlægja hitann úr rafhlöðupakkanum.



Sjálfhjólastillingin er hentugur fyrir vinnuaðstæður með lágt hitauppstreymi rafhlöðunnar.





1	Fyrirmynd	NFEHP6.0-1
2	Kælirými	7KW
3	Upphitunargeta	8KW
4	Málspenna	600VDC
5	Lágspennu aflgjafi	16-32VDC
6	Yfirspennuvörn/endurheimtarspenna	750/730VDC
7	Undirspennuvörn/endurheimt	400/420VDC
8	Kælimiðill	50%:50% Etýlen glýkól/vatnslausn
9	Kælimiðill	R134a
10	Tilfærsla þjöppu	34cc
11	Vinnuhitastig	-40 gráður ~+50 gráður
12	Eining verndar stig	IP67
13	Ytra þvermál vatnsinntaksrörs	Φ20mm
14	Ytra þvermál vatnsúttaksrörs	Φ20mm
15	Heildarmassi	＜50 kg
16	Samskiptaaðferð	CAN2.0B



• Rafknúin farartæki: Rafbílar fyrir farþega, atvinnubílar (rútur, vöruflutningabílar), ný orkutæki (verkfræðibílar, hreinlætistæki).
• Orkugeymslukerfi: Kyrrstæð orkugeymslukerfi (net-megin, notendamegin-), hreyfanlegur orkugeymslubúnaður.
• Iðnaðarbúnaður: Há-afl tíðnibreytir, leysirskurðarvélar, lækningatæki (MRI, tölvusneiðmyndatæki).











• Vottun: Samræmist ISO 45001, IATF 16949, CE og öðrum alþjóðlegum stöðlum.
• Ábyrgð: Veitir 2 ára ábyrgð fyrir alla eininguna; ókeypis skipti á gölluðum hlutum innan ábyrgðartímabilsins.
• Sérsniðnarþjónusta: Styður sérsniðna sérsniðna kæli-/hitunargetu, mál, samskiptareglur osfrv., í samræmi við kröfur viðskiptavina.
• Alþjóðlegt eftirsölunet-: Stofnar þjónustumiðstöðvar á helstu svæðum um allan heim; veitir 7×24-tíma tækniaðstoð, viðhald á staðnum og þjálfunarþjónustu.



Við erum staðráðin í að veita viðskiptavinum áreiðanlegar varmastjórnunarlausnir. Hafðu samband við okkur núna til að fá sérsniðna tilboð og tæknilausn!
